CSMIO IP-A +/- 10 V Ethernet Motion Controller
Art.Nr.: 55501
CSMIO/IP-A Ethernet Motion Controller (±10V Analog) – Bis zu 6 Achsen
Der CSMIO/IP-A Ethernet Motion Controller ist die professionelle Lösung für das Retrofitting und die Modernisierung bestehender CNC-Maschinen. Er wurde speziell für die Ansteuerung von analogen Servoantrieben mit ±10V Schnittstelle und die Auswertung von Encodern oder Glasmessstäben in einem geschlossenen Regelkreis (Closed Loop) entwickelt.
Die wichtigsten Merkmale des CSMIO/IP-A Controllers:
- ±10V Analog-Ansteuerung: Perfekt geeignet für den Retrofit von CNC-Maschinen mit analogen Servoverstärkern.
- Bis zu 6 Achsen: Präzise synchrone Ansteuerung von bis zu 6 Achsen inklusive Unterstützung von bis zu 3 Slave-Achsen (Portal-Korrektur).
- Closed-Loop-Regelung: Direktes Einlesen von Inkremental-Encodern oder Glasmessstäben für höchste Wiederholgenauigkeit.
- Echtzeit-FPGA & Störsicherheit: Galvanisch getrennte 24V-Industrie-Logik, geschützt gegen Kurzschluss und Überhitzung.

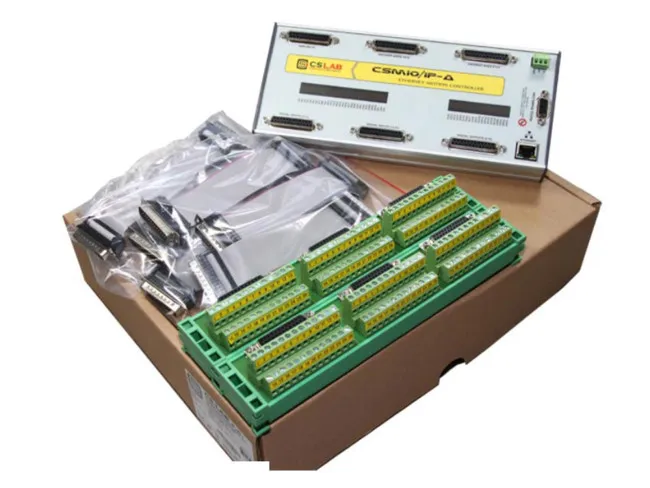

- Komfortable Verkabelung: Auslieferung inklusive 2 Anschlussblöcken (Terminal Blocks) für eine schnelle Montage auf der DIN-Hutschiene.
Ideal für Maschinen-Retrofit & Modernisierung
Ältere Industriemaschinen besitzen oft eine hervorragende mechanische Substanz, jedoch veraltete Steuerungen. Der CSMIO/IP-A schließt diese Lücke: Er verbindet Ihren Steuerungs-PC über eine galvanisch getrennte Ethernet-Schnittstelle mit den bestehenden ±10V Servoverstärkern und Rückführsystemen (Glasmessstäbe/Encoder). Das robuste Aluminiumgehäuse sorgt für eine optimale Wärmeableitung und schützt die Elektronik im rauen Schaltschrank-Alltag.
Hinweis: Passende Inkrementalgeber, Spindelencoder und Glasmessstäbe finden Sie direkt bei uns im Shop.
Technische Daten & Schnittstellen
| Spezifikationen CSMIO/IP-A | |
|---|---|
| Anzahl steuerbarer Achsen | Bis zu 6 Achsen (±10V Analogausgang) |
| Encoder-Eingänge | 6x Hardware-Encoder-Eingänge (RS422 / TTL, z. B. für Glasmessstäbe) |
| Digitale I/Os (Basis) | 32x digitale Eingänge / 16x digitale Ausgänge (24V, optoisoliert) |
| I/O-Erweiterbarkeit | Erweiterbar auf bis zu 192 Eingänge / 96 Ausgänge via CAN-Bus (CSMIO-IO) |
| Analoge Schnittstellen | 4x analoge Eingänge (0–10V) / 2x analoge Ausgänge (0–10V) |
| PC-Verbindung | Ethernet (RJ45, galvanisch getrennt) |
| Unterstützte Software | Mach3, Mach4, simCNC |
| Montage & Gehäuse | Robustes Aluminiumgehäuse mit DIN-Hutschienenmontage |
| Erweiterungsmodule (CAN-Bus) | |
|
|
Häufige Fragen zum CSMIO/IP-A Controller (FAQ)
Frage: Für welche Maschinen ist der CSMIO/IP-A der richtige Controller?
Antwort: Der CSMIO/IP-A ist speziell für CNC-Maschinen konzipiert, deren Servoverstärker über eine analoge Spannungsschnittstelle von ±10V geregelt werden und die Wegmessung über Glasmessstäbe oder Servocoder erfolgt. Wenn Ihre Antriebe über Step/Dir (Takt/Richtung) angesteuert werden, nutzen Sie bitte das Modell CSMIO/IP-S.
Frage: Wie reagiert das System bei Störungen oder Achsfehlern?
Antwort: Der Controller unterstützt die kontinuierliche Überwachung von Störmeldungen (Servo Fault / Alarm). Tritt an einer Achse ein Fehler auf, wird die Maschine vom Controller hardwareseitig in Echtzeit gestoppt, um Schäden an Mechanik und Werkstück zu verhindern.
Frage: Werden zusätzliche Zubehörteile für den Anschluss mitgeliefert?
Antwort: Ja, im Lieferumfang sind bereits die passenden Anschlussblöcke (Terminal Blocks) sowie die Flachbandkabel für eine bequeme Hutschienen-Verdrahtung enthalten.
