CSMIO IP-M Ethernet 4 Motion Controller
Art.Nr.: 555550
CSMIO/IP-M Ethernet Motion Controller (4-Achsen Step/Dir)
Der CSMIO/IP-M Ethernet Motion Controller ist die perfekte Steuerungslösung für 4-Achsen-CNC-Fräsmaschinen, Graviermaschinen und Portalfräsen. Er verbindet Ihren Steuerungs-PC über eine galvanisch getrennte Ethernet-Schnittstelle mit den Schrittmotor- oder Servo-Endstufen (Step/Dir). Das garantiert höchste Betriebsstabilität, absolute Echtzeit-Performance und maximale Störsicherheit im Industrie- und Werkstatteinsatz.
Die wichtigsten Eigenschaften des CSMIO/IP-M Controllers:
- Bis zu 4 Achsen (Step/Dir): Differenzielle Takt- und Richtungsausgänge (RS422, 125 kHz) für maximale Störfestigkeit.
- Industrielle 24V-Logik: Alle I/Os arbeiten mit 24V-Standard, sind galvanisch getrennt sowie kurzschluss- und überlastgeschützt.
- Software-Kompatibilität: Nahtlose Einbindung und Steuerung ausschließlich über Mach3, Mach4 und simCNC.
- Integrierte Spindelsteuerung: 2 analoge 0–10V Ausgänge zur direkten Ansteuerung von Frequenzumrichtern (VFD).
- Einfache Verdrahtung: Inklusive Schaltschrank-Montage auf DIN-Hutschiene und mitgelieferten Terminal-Anschlussblöcken.
Einsatzbereich & Zuverlässige Echtzeit-Leistung
Dank des integrierten FPGA-Prozessors übernimmt der CSMIO/IP-M die Berechnung der Bewegungsbahnen in Echtzeit hardwareseitig. Dadurch wird der Steuerungs-PC entlastet und typische Verbindungsabbrüche – wie sie bei USB- oder Parallelport-Lösungen vorkommen – gehören der Vergangenheit an.

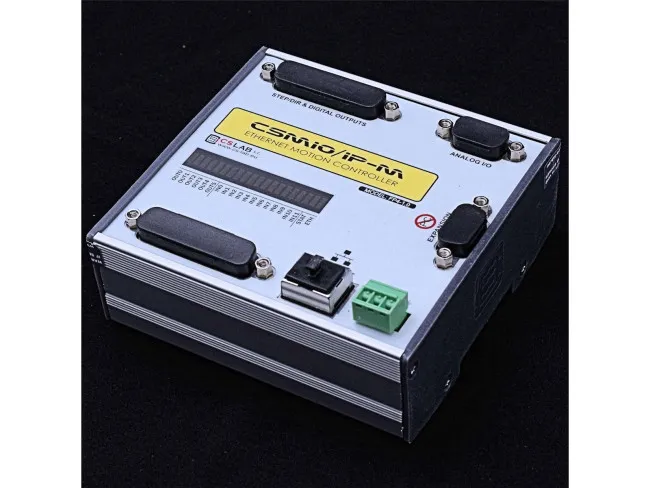

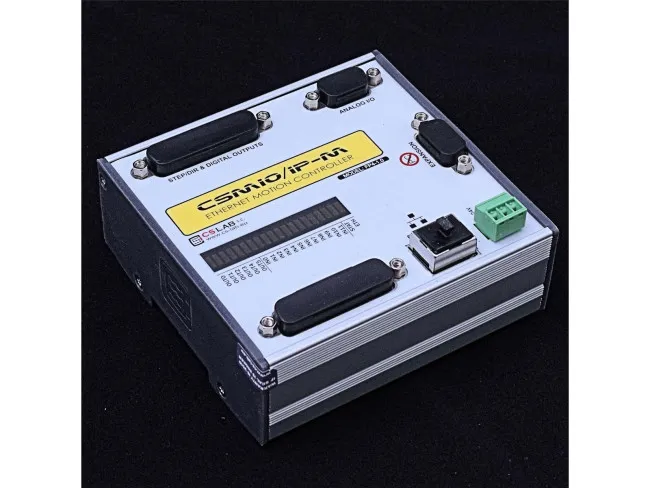

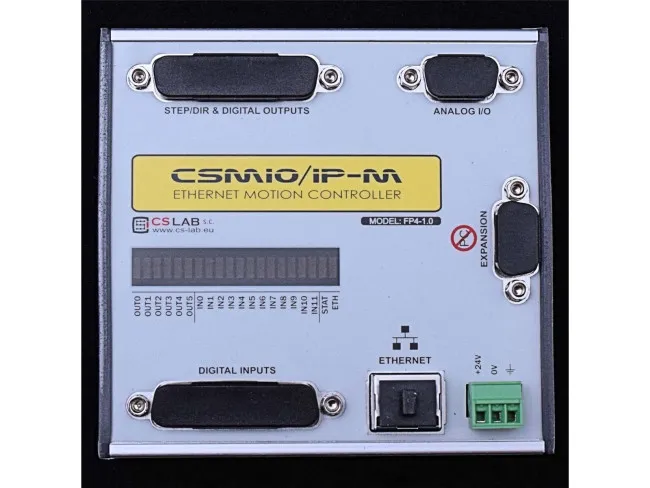

Das robuste, Wärme ableitende Aluminiumgehäuse schützt die Elektronik im Schaltschrank. Gut sichtbare Status-LEDs auf der Frontplatte ermöglichen eine schnelle Diagnose bei der Erstimbetriebnahme und im laufenden Betrieb.
Technische Daten & Lieferumfang
| Spezifikationen CSMIO/IP-M | |
|---|---|
| Anzahl steuerbarer Achsen | 4 Achsen (Step/Dir / Takt & Richtung) |
| Schrittfrequenz (Step Frequency) | 125 kHz (differenziell RS422) |
| Digitale Eingänge | 12x (24V, optisch isoliert) |
| Digitale Ausgänge | 6x (24V, optisch isoliert, kurzschlussfest) |
| Analoge Schnittstellen | 2x analoge Eingänge (0–10V) / 2x analoge Ausgänge (0–10V für Spindel-VFD) |
| PC-Verbindung | Ethernet (RJ45, galvanisch getrennt) |
| Unterstützte Software | Mach3, Mach4, simCNC |

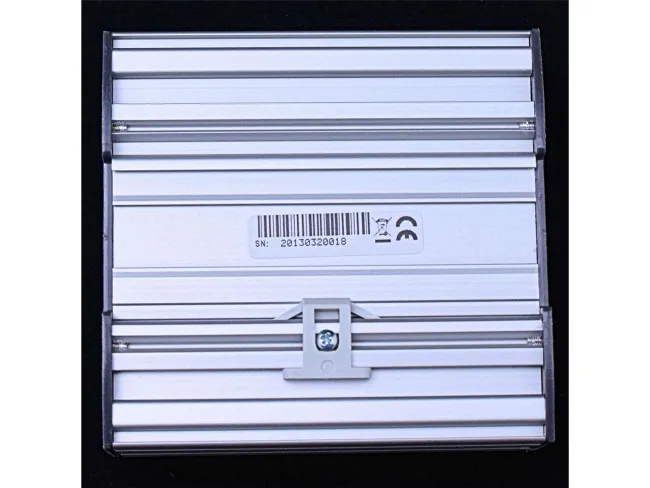

| Montage & Gehäuse | Aluminiumgehäuse für DIN-Hutschienenmontage |
| Lieferumfang | |
|
|
Häufige Fragen zum CSMIO/IP-M Controller (FAQ)
Frage: Worin unterscheidet sich der CSMIO/IP-M vom CSMIO/IP-S Controller?
Antwort: Der CSMIO/IP-M ist auf 4 Achsen und bis zu 125 kHz Taktfrequenz ausgelegt und bietet eine feste Anzahl an I/Os. Der größere CSMIO/IP-S unterstützt bis zu 6 Achsen, höhere Frequenzen (4 MHz), CAN-Bus-Erweiterungsmodule (wie CSMIO-IO) sowie das synchrone Gewindeschneiden (CSMIO-ENC).
Frage: Kann ich mit dem CSMIO/IP-M ein Gewindeschneid-Modul (CSMIO-ENC) nutzen?
Antwort: Nein. Das Gewindeschneid-Modul CSMIO-ENC setzt die Hardware-Architektur des CSMIO/IP-S oder CSMIO/IP-A voraus. Für Drehmaschinen mit synchronem Gewindeschneiden empfehlen wir den CSMIO/IP-S.
Frage: Kann ich Closed-Loop-Schrittmotoren an den CSMIO/IP-M anschließen?
Antwort: Ja! Closed-Loop-Schrittmotoren (z. B. Leadshine oder JMC Closed Loop Systems), die über ein Standard Step/Dir-Signal angesteuert werden, lassen sich hervorragend und extrem zuverlässig am IP-M betreiben.
