OPTIturn TH 3309 V CNC Netzwerk Einhausung

Art.Nr.: 3402046-CNC-N-E

CNC Drehmaschine OPTIturn TH 3309 V Netzwerk   230V
Die Werkzeugmaschine wird mit der Software Mach3 oder Mach4 betrieben.

incl. Einhausung

- mit Sicherheitsglas VSG-2
- u. Sicherheitsschalter mit Verriegelung

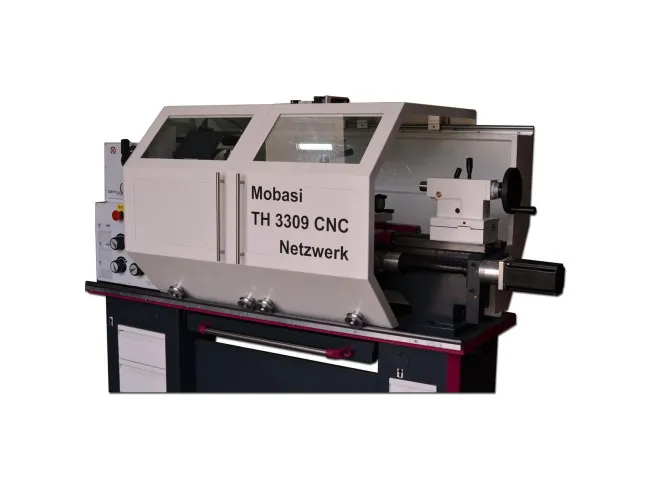

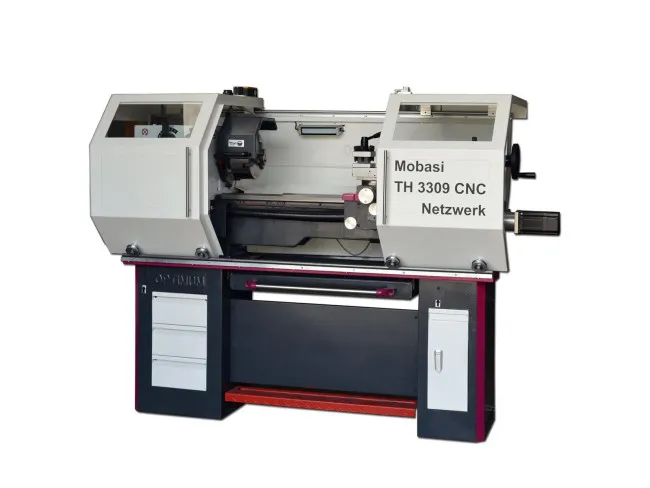

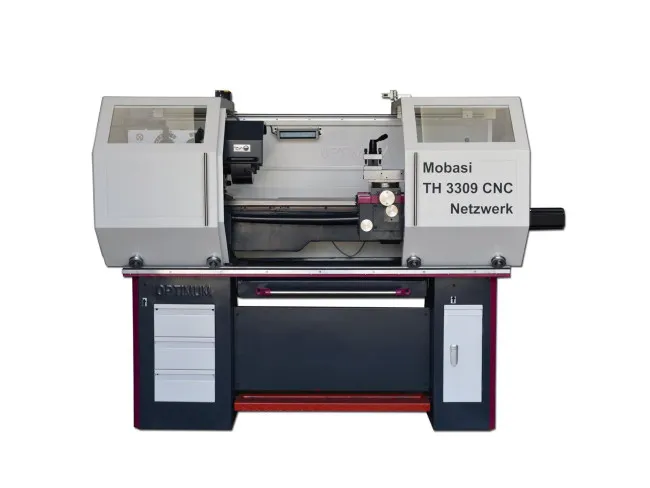

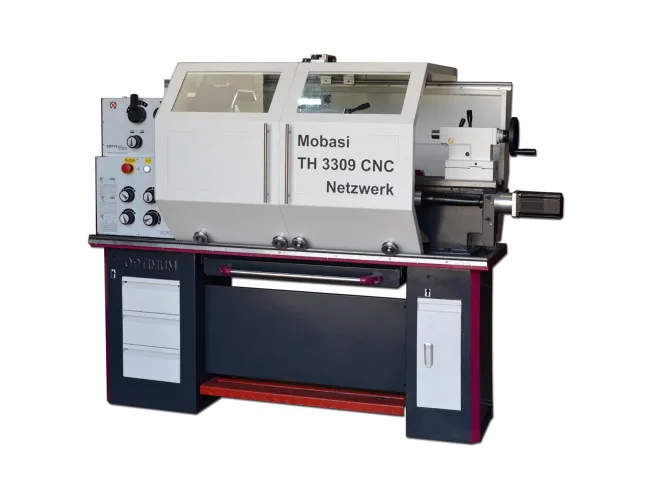

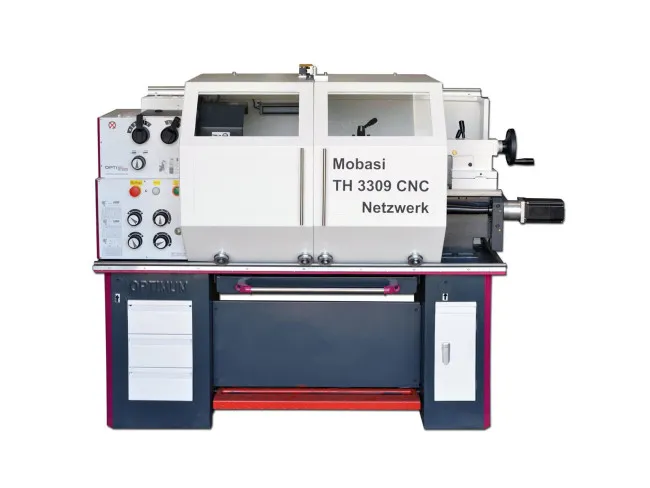

Bild: CNC gesteuerte OPTIturn TH 3309V exemplarisch hier mit >>8-fach Werkzeugrevolver<< (nicht im Angebot enthalten)

• Schrittmotoren
• Ruhiger Lauf, da geringe Eigenresonanz
• Kugelumlaufspindeln  X und Z-Achse
• Schrittmotoren 8,6 Nm  und  3 Nm
• Encoder und ENC -Modul zum Gewinde schneiden und zum Spindelabgleich
• auch mit Messystem erhältlich ( gegen Aufpreis )
• mit Netzwerk - Steuerung Micro Step  78 - 3
• Referenzschalter in X und Z Achsen
• Frequenzumrichter und stufenlose Drehzahlregelung in allen Schaltstufen
• mit CSMIO-S ; MPG Handrad ; ENC - Modul
• stufenlose Drehzahlreglung über Vector Umrichter
• mit eingebauter 3 ter Achse für Werkzeugwechsler
• Drehzahl wird auf dem Rechner angezeigt
• elektonisches Handrad
• Gehärtete und geschliffene Bettführungsbahnen
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Garantierte Rundlaufgenauigkeit der Spindelnase kleiner als 0,015 mm
• Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
• Rechts-Linkslauf über Software
• Spanschutz am Oberschlitten
• Hauptspindelgetrieberäder leichtgängig, gehärtet und geschliffen
• Geschlossenes Schnellschalt-Vorschubgetriebe
• Maschinenlampe
• Not-Halt-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
• Leitspindelabdeckung
• Maschinenunterbau mit Werkzeugfach rechts
• Herausziehbare Spänewanne mit Führungsschienen

Lieferumfang:

•



  • sie sehen: Optiturn TH 3309


    Technische Daten
    Spitzenhöhe	160 mm	160 mm
    Spitzenweite	920 mm	920 mm
    Umlauf-Ø über Maschinenbett	320 mm	320 mm
    Umlauf-Ø über Schlitten	190 mm	190 mm
    Umlauf-Ø ohne Bettbrücke	430 mm	430 mm
    Länge der Bettbrücke	230 mm	230 mm
    Spindeldrehzahl	65 - 2400 min-1	65 - 2400 min-1
    Stufenanzahl	18 Stufen	18 Stufen
    Spindelkonus	MK 5	MK 5
    Spindelaufnahme	Camlock ASA D 1 - 4“	ASA D 1 - 4“
    Spindelbohrung	38 mm	38 mm
    Bettweite	181 mm	181 mm
    Oberschlitten-Verfahrweg	85 mm	85 mm
    Planschlitten-Verfahrweg	162 mm	162 mm
    Reitstockkonus	MK3	MK3
    Reitstock-Pinolenhub	100 mm	100 mm
    Längsvorschub (32)	0,052-1,392 mm/U	0,052-1,392 mm/U
    Planvorschub(32)	0,014-0,380 mm/U	0,014-0,380 mm/U
    Gewindesteigung-Metrisch	0,4 - 7 mm	0,4 - 7 mm
    Steigung - Zoll	56 - 4 Gg/1“	56 - 4 Gg/1“
    Vierfachstahlhalter Aufnahmehöhe	max. 16 mm	max. 16 mm
    Motorleistung	1,5 kW 400 V ~50Hz	1,5 kW 400 V ~50Hz
    Abmessungen (L x B x H)	1390 x 760 x 1420 mm	1390 x 760 x 1420 mm
    Nettogewicht	400 kg	400 kg

OPTIturnTH 3309 Anleitung / Ersatzteileliste / Explosionszeichnung zum Download

• OPTIturnTH 3309 Anleitung zum Download als PDF
• OPTIturnTH 3309 manual download as PDF
• OPTIturnTH 3309 Ersatzteile-Liste / Spare Part u. Explosionszeichnung zum Download als PDF
• Ersatzteil-Formular zum Download als PDF
