OPTIturn TM3310 / 400V/3Ph/50Hz

Art.Nr.: 59208

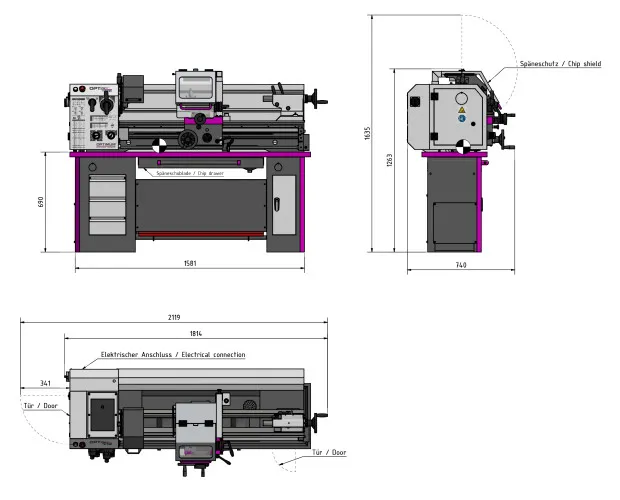

Länge	1.760 mm
Breite/Tiefe	745 mm
Höhe	1.320 mm / (1.590 mm mit DPA)
Gewicht	ca. 469 kg
Leistung Antriebsmotor	1,5 kW
Elektrische Spannung	400 V
Phase(n)	3 Ph
Stromart	~
Netzfrequenz	50 Hz
Spindelaufnahme	Camlock DIN ISO 702-2 Nr. 4
Spindelbohrung/Stangendurchlass Durchmesser	38 mm
Spitzenhöhe	165 mm
Spitzenweite	1000 mm
Umlaufdurchmesser über Maschinenbett	330 mm
Bettbreite	190 mm
Umlaufdurchmesser über Planschlitten	216 mm

Drehzahlbereich	65 - 2.000 min-1
Anzahl der Drehzahlbereiche	9 Stufen
Verfahrweg Oberschlitten	90 mm
Verfahrweg Planschlitten/Bettschlitten	168 mm / 850mm
Reitstockaufnahme	MK 3
Reitstock Pinolenhub	100 mm
Reitstock Pinolendurchmesser	38 mm
Spindelkonus	MK 5
Stahlhalter Aufnahmehöhe max.	16 mm
Vorschubbereich längs	0,02 - 0,4 mm/U
Anzahl der Vorschübe längs	24
Vorschubbereich plan	0,01 - 0,2 mm/U
Anzahl der Vorschübe plan	32
Steigung Metrisch	0,4 - 10 mm
Anzahl der Steigungen Metrisch	29
Steigung Zoll	56 - 4 Gg/ 1Zoll
Anzahl der Steigungen Zoll	34

Beschreibung

Gehärtete und geschliffene Z-Achsen Führungsbahn
Präzise gearbeiteter Schlitten
Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
Leitspindelabdeckung
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf am Bettschlitten schaltbar
Zweikanalige Sicherheitselektronik
DC 24 Volt Elektrik mit Zwei-Kanal-Sicherheitsschaltung nach EN 23125
Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
Getrieberäder leichtgängig, gehärtet und geschliffen
Hauptspindel im Ölbad laufend
Verstellbereich Oberschlitten ± 90°

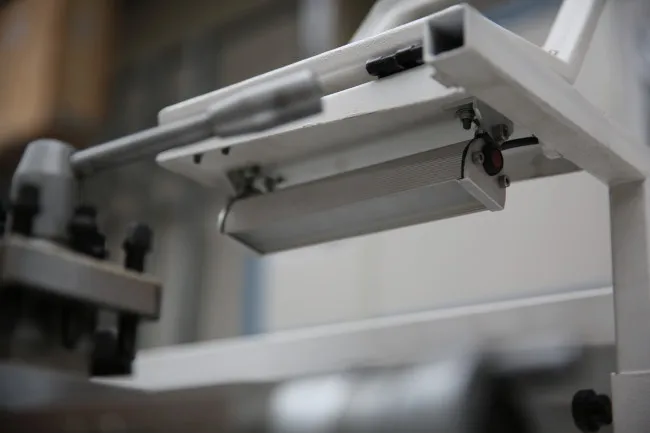

LED-Maschinenlampe im Späneschutz integriert
Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
Handräder entkoppelt und geprüft nach EN 23125
Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
Reitstock zum Kegeldrehen ± 10 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Maschinenunterbau mit Werkzeugfach auf der rechten Seite (Linke Seite mit 3 Blenden (keine Fächer))

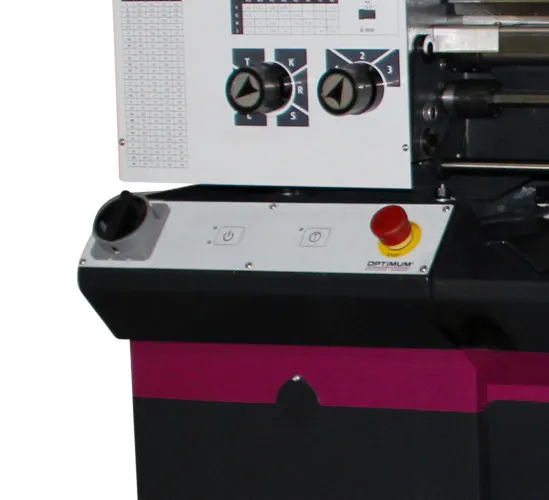

Abschließbarer Hauptschalter
Vierfach-Stahlhalter
Not-Halt Einrichtung mit Fußbetätigung

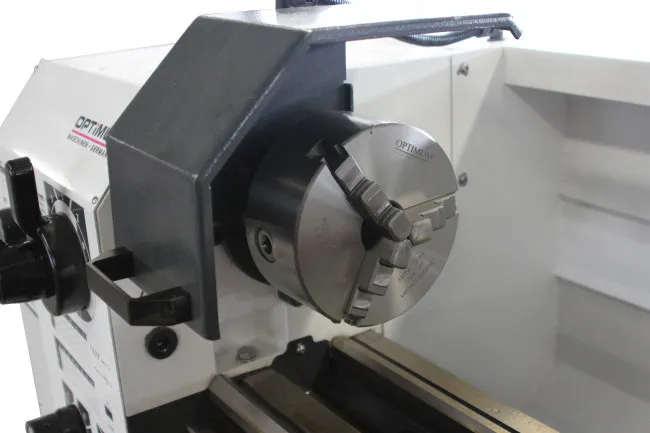

Drehfutterschutz geprüft nach EN 23125
Wechselzahnräder-Satz im Standard Lieferumfang
