Art.Nr.: 59483

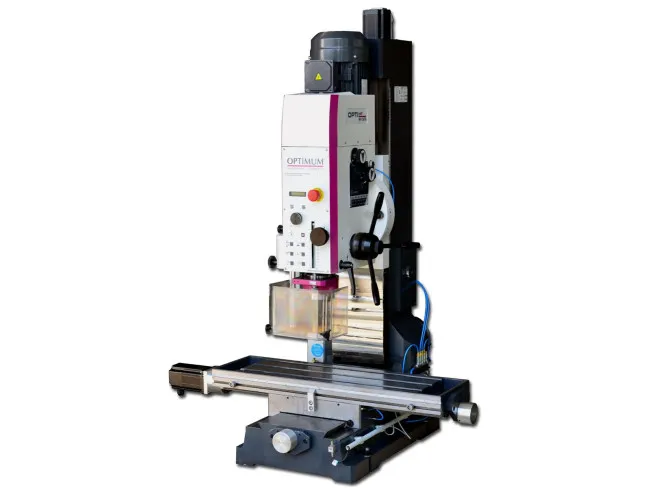

Optimum MH 50 Vario CNC Fräsmaschine mit Schrittmotoren

Optimum MH 50V wird einem elektronisch stufenlos regelbarerem Antrieb, steuerbar über die Software, betrieben.

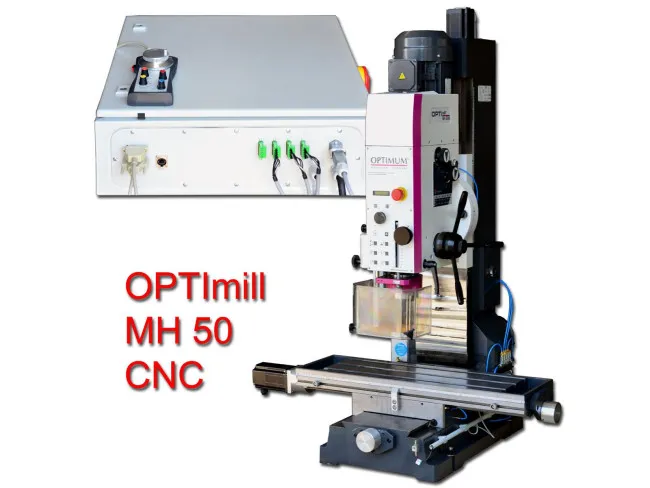

CNC Fräsmaschine Optimum MH 50 Vario CNC Schrittmotor mit Netzwerksteuerung ( Maschine läuft mit Mach3, Mach4 und simCNC)


Aktualisierte Version

• Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr Material noch mehr Steifigkeit zu erzeugen. Der ganze Tisch kann überfräst werden
• Z-Säulenanbindung sehr stabil

• umgerüstet mitKugelumlaufspindeln X / Y / Z 25 x 5mm
• die Spindellager der X und Y Achse  werden getauscht und durch Doppellager ersetzt und modfiziert
• in der Z-Achse wird eine zusätzliche Lagereinheit eingebaut
• der Y-Motor sitzt hinter der Maschine - individuell für Ihre Ansprüche auch vor der Maschine anbringbar
• eine Zentralschmierung mit Druckverteiler (KG- Muttern werden auch mit geschmiert)
• es werden Schmiernuten in die Führungen eingefräst ( Bild )
• ein elektronisches Handrad mit 2 Poti zur stufenlosen Drehzahl und Vorschubregelung ist dabei
• Schrittmotoren X und Y Achse 8,6 Nm
• Schrittmotor Z Achse  24 Nm
•  mit Drehzahlsteuerung über Software (Mach3, Mach4 oder simCNC)

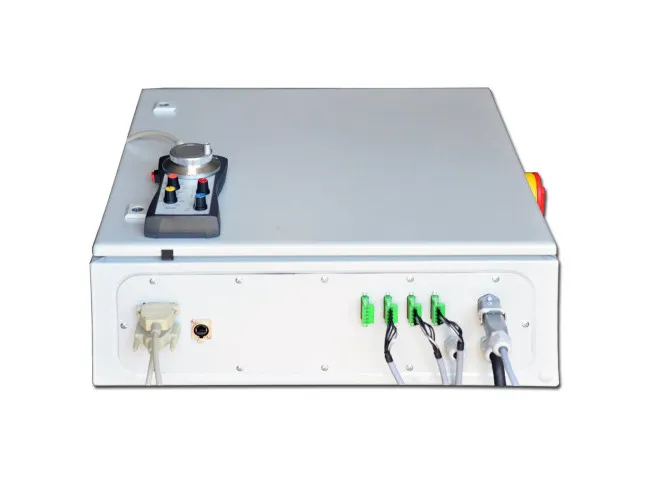

• als Steuerung: Micro Step 76-4 8A 80V (gegen Aufpreis auch mit Servosteuerung)
• ein Treiber für die 4te Achse bereits eingebaut
• Referenzschalter an allen Achsen (X, Y, Z)
• Spindel wird durch einen  2,2kW frequenzgregelten Motor angetrieben (mit Drehmomentanhebung)
• die Spindel kann rechs / links drehen zum CNC Gewinde schneiden/fräsen
• ein Anschluß für Werkzeuglängentaster eingebaut
• schneller Werkzeugwechsel mit automatischem Spannsystem
• die Drehzahl wird in der Software angezeigt

sie sehen: Optimum MH 50 Generation ohne verlängerte Y-Achse und ohne langem Tisch

Hier können sie ein individuelles Angebot >>anfordern<<.


Bild: Schmiernuten für OPTImill MH-50 / Schrittmotor für X-, Y- und Z-Achse für OPTImill MH-50


Bild: Zentralschmierung für OPTImill MH-50

Zusätzlich eingefräste Schmiernuten, für optimale Schmierung der einzelnen Achsen. Drücke werden gleichmäßig auf alle Kanäle verteilt, um eine konstante unfd überall ankommende Schmierung zu gewährleisten.


Details zur Aussattung

Der Pinolenvorschub wird über den Pinolenhebel gewährleistet, zusätzlich ist eine Kupplung zum umschalten von Handgrobvorschub zu Handfeinvorschub enthalten.

Durch die qualitaiv sehr hochwertigen Kegelrollenlager wird eine sehr hohe Rundlaufgenauigkeit von unter 0,015mm (gemessen in der Pinole) erzielt.

Die gegossene Säule beherbergt massive Schwalbenschwanzführungen von größtmöglicher Stabilität und höchster Präzision, welche über Keilleisten jederzeit nachgestellt werden können. Die Lamellen-Schutzabdeckung verhindert das eindringen von groben Spänen und gewährleistet so einen ausdauernden Betrieb.

Der T-Nuten Kreuztisch der Fräsmaschine von Optimum ist groß und vor allem massiv dimensioniert. Er kann über 3 Handräder verstellt werden. Die präzise Oberfläche, die Längsmaß-Skala und die einstellbaren Endanschläge lassen im Handbetrieb kaum Wünsche offen.

Bei der aktualisierten Version ist der Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr Material noch mehr Stefigkeit zu erzeugen. Der ganze Tisch kann überfräst werden. Die Z-Säulenanbindung ist sehr Stabil ausgeführt.
