OPTImill MH 25SPV
Art.Nr.: 59373
- Inverter-Motor
- Präzise verarbeitet
- Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
- Besonders ruhiger Lauf
- Gegengewicht erleichtert das Verstellen der Z-Achse
- Stufenlose Drehzahlregelung
- Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
- Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- Schrägkugellager in den Achsen
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter

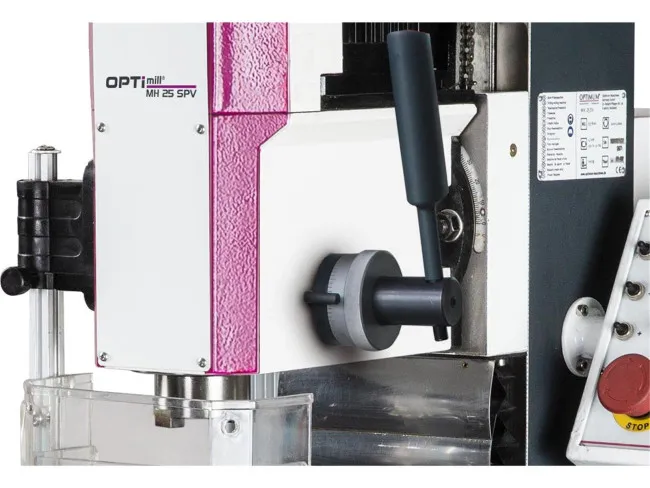

- Getriebekopf ± 45° neigbar
- Rechts-/Linkslauf
- Leicht ablesbare Drehzahlanzeige im Fräskopf
- Stufenlos einstellbarer Vorschub in allen Achsen
- Eilgang X-/Y-Achse für schnelle Positionierung
- Digitale 3-Achsen Positionsanzeige DRO 5
- Endabschaltung des Vorschubs

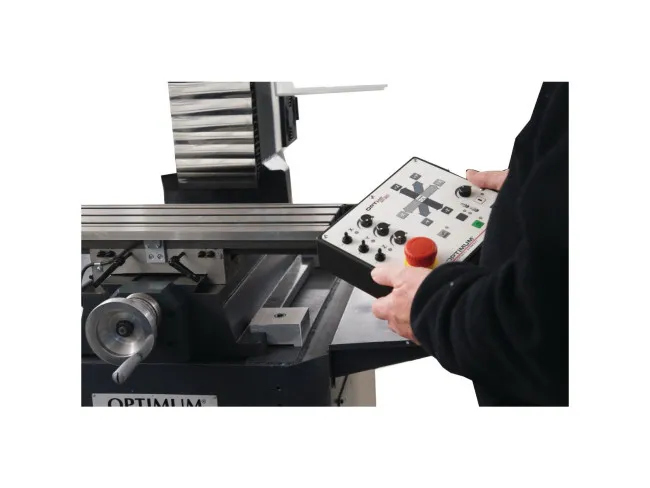

- Bedienpanel transportabel
- Bei Spindelstillstand schaltet der Vorschub ab
- Endschalter für alle drei Achsen
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Produkteigenschaften
Bohr-Fräskopf
:
Bohr-Fräskopf Neigebereich: ±45°
Bohr-Fräsleistung
:
Bohrleistung Stahl (S235JR): 20 mm
Bohr-Fräsleistung Stahl (S235JR): Schaftfräser: max. 25 mm
Bohr-Fräsleistung Stahl (S235JR): Messerkopf: max. 50 mm
Bohr-Fräsleistung Stahl (S235JR)
:
Messerkopf: 50 mm
Schaftfräser: 25mm
Eilgang Geschwindigkeit
:
X-Achse: 150 - 930 mm/min
Y-Achse: 100 - 580 mm/min
Z-Achse: 80 - 450 mm/min
Elektrische Daten
:
Gesamt Anschlusswert: 2 kW
Netzfrequenz: 50 Hz
Anschlussspannung: 230 V
EMV-Klasse
:
C2
Frästisch horizontal
:
Horizontalfrästisch Länge: 620 mm
Horizontalfrästisch T-Nuten Größe: 12 mm
Horizontalfrästisch Breite: 180 mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch T-Nuten Abstand: 50 mm
Abstand Vertikalspindel - Frästisch: 300 mm
Horizontalfrästisch Traglast max.: 30 kg
Gewicht (Netto)
:
200 kg
Maße
:
Länge: 970 mm
Breite: 975 mm
Höhe: 1025 mm
Norm
:
DIN EN 55011
Verfahrweg automatisch
:
X-Achse: 380 mm
Y-Achse: 130 mm
Z-Achse: 190 mm
Verfahrweg manuell
:
X-Achse: 400 mm
Y-Achse: 210 mm
Z-Achse: 270 mm
Verfahrweg X-Achse automatisch
:
380 mm
Verfahrweg X-Achse manuell
:
400 mm
Vertikalspindel
:
Drehzahlbereich: 200 - 4000 min-1
Pinolendurchmesser: 60 mm
Ausladung: 185 mm
Steuerung: Drehzahlregelung elektronisch
Spindelaufnahme: BT 30
Leistung Antriebsmotor: 1,5 kW
Drehmoment Antriebsmotor: 10 Nm
Anzahl der Drehzahlbereiche: 1
Vorschub Geschwindigkeit
:
X-Achse: 150 mm/min
Y-Achse: 100 mm/min
Z-Achse: 80 mm/min
Vorschubmotor Drehmoment
:
X-Achse Dauerbetrieb S1: 2,2Nm
Y-Achse Dauerbetrieb S1: 2,2 Nm
Z-Achse Dauerbetrieb S1: 4,2 Nm
Preis:
6.317,71 €
inkl. 19 % MwSt. zzgl. Versandkosten
