Optimum MH 25 PV CNC Set III

Art.Nr.: 59491

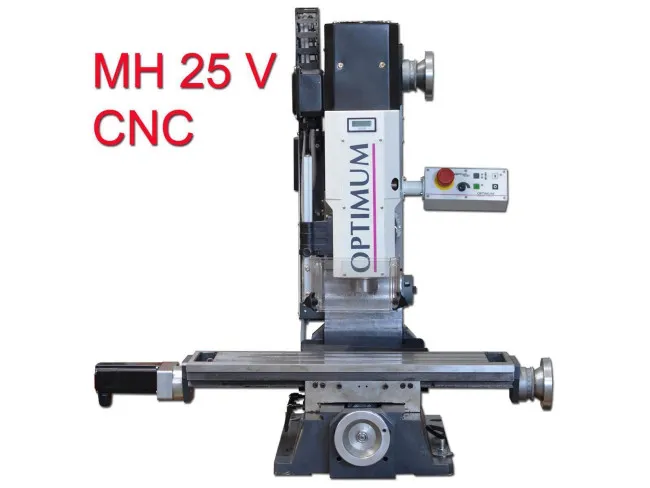

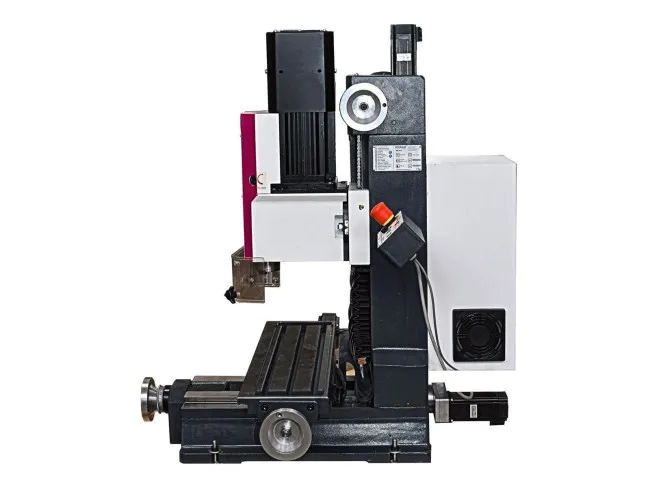

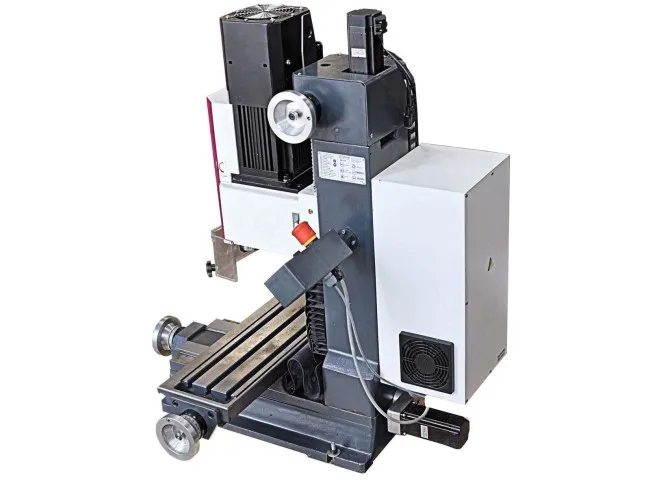

Die Optimum OPTImill MH 25PV CNC Set III

Optimill MH 25V mit Kugelgewindespindeln / Anbausätzen und Motoren fertig montiert sowie einer Steuerung.

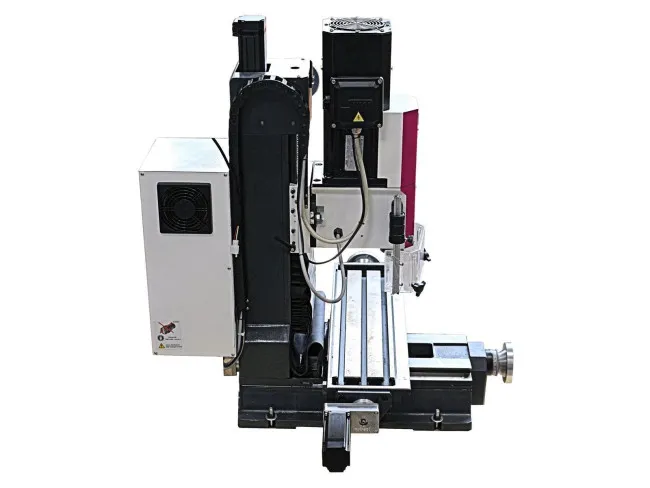

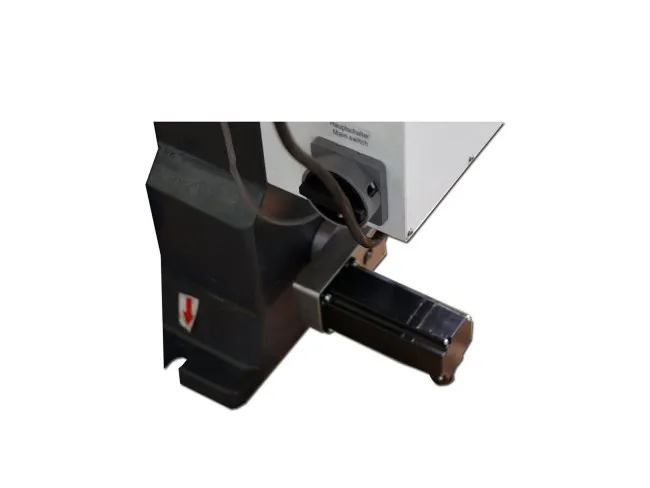

Motor der Y Achse sitzt hinter der Maschine.

CNC Anbausätze werden mit Handräder ausgeliefert, um auch weiterhin den manuellen Betrieb zu ermöglichen
3 Nm Schrittmotoren an den Achsen
6 Nm an den Spindeln
verbaute Premium Kugelumlaufspindel an X Y Z - Achse
verbesserte Lagerflansche für X und Y-Achse
X / Z - Achse 16 x 5 mm
Y - Achse 16 x 5 mm
alle Spindellagerstellen werden für eine höhere Präzission überarbeitet
mit Doppellager an den Festlagerstellen
Spindelmuttern sind mit dem Maschinenbett fest verschraubt
wahlweise mit MicroStep 42-3N, MicroStep 56-3N, MicroStep 45-3N CL oder MicroStep 45-4N CL CNC Steuerung

Beschreibung der Bohr-Fräsmaschine Optimum MH 25PV

Inverter Motor
Präzise verarbeitet
Besonders ruhiger Lauf
Gegengewicht erleichtert das Verstellen der Z-Achse
Stufenlose Drehzahlregelung
Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
Breite Schiene der Z-Achse
Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
Schrägkugellager in den Achsen

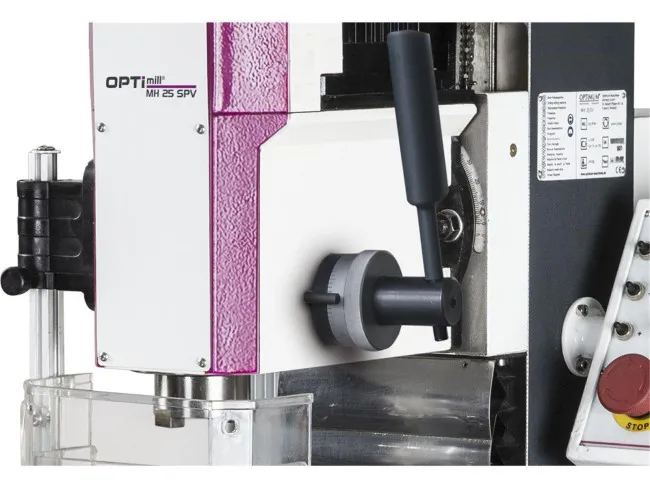

Bohr-Fräskopf um ± 45 schwenkbar
Rechts/Linkslauf
Höhenverstellbare Schutzscheibe mit Mikroschalter
Endschalter für alle drei Achsen
Leicht ablesbare Drehzahlanzeige im Fräskopf

Die Versandkosten werden für sie, abhängig vom Empfängerstandort, zu bestmöglichen Konditionen individuell ermittelt.

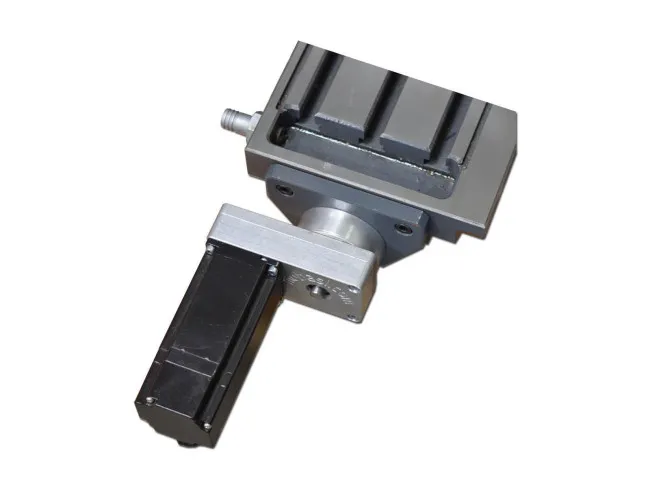

Schrittmotor für X-Achse für OPTImill MH-25 V u. SV
Bild: Schrittmotor X-Achse für OPTImill MH-25 PV

Optimum MH 22V Optimum MH 22VD
Bild: Beispielabbildung einer Optimum CNC Fräsmaschine MH 22V und MH 22VD mit DRO5. Diese Umbaumaßnahmen sind ebenso bei einer MH 25 PV möglich.

Optionen:

CNC-Steuerungen: 42-3
CNC-Steuerungen: 45-3N CL (+288,03 €)
CNC-Steuerungen: 45-4N CL (+422,94 €)
CNC-Steuerungen: 56-3 (+142,80 €)

Produkteigenschaften

Bohr-Fräskopf : Fräskopf Schwenkbereich: ±45°

Bohr-Fräsleistung : Bohrleistung Stahl (S235JR): 20 mm Bohr-Fräsleistung Stahl (S235JR): Schaftfräser: max. 25 mm Bohr-Fräsleistung Stahl (S235JR): Messerkopf: max. 50 mm

Elektrische Daten : Gesamt Anschlusswert: 2 kW Netzfrequenz: 50 Hz Anschlussspannung: 230 V

EMV-Klasse : C2

Frästisch horizontal : Horizontalfrästisch Länge: 620 mm Horizontalfrästisch T-Nuten Größe: 12 mm Horizontalfrästisch Breite: 180 mm Horizontalfrästisch T-Nuten Anzahl: 3 Horizontalfrästisch T-Nuten Abstand: 50 mm Abstand Vertikalspindel - Frästisch: 300 mm Horizontalfrästisch Traglast max.: 30 kg

Gewicht (Netto) : 192 kg

Maße : Länge: 970 mm Höhe: 1025 mm Breite: 955 mm

Norm : DIN EN 55011

Verfahrweg automatisch : X-Achse: 400 mm Y-Achse: 210 mm Z-Achse: 270 mm

Vertikalspindel : Drehzahlbereich: 200 - 4000 min-1 Pinolendurchmesser: 60 mm Ausladung: 185 mm Spindelaufnahme: BT 30 Leistung Antriebsmotor: 1,5 kW Drehmoment Antriebsmotor: 10 Nm Anzahl der Drehzahlbereiche: 1

Preis:

7.131,69 €

inkl. 19 % MwSt. zzgl. Versandkosten
