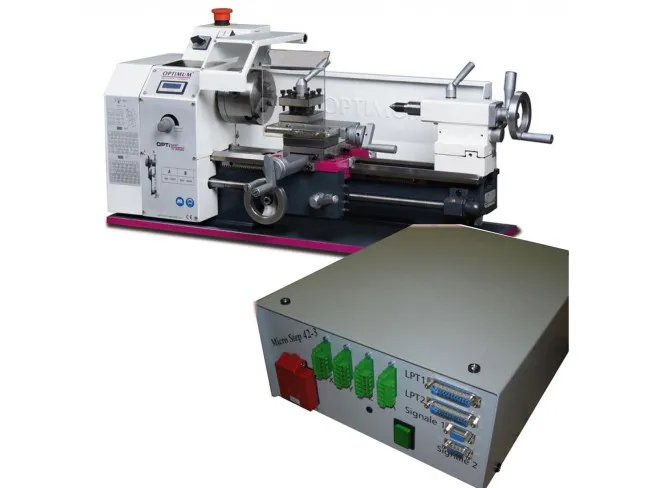

OPTIturn TU 2004 V CNC

Dieses Angebot stellt eine Möglichkeit dar, inwiefern die Optimum Drehmaschine OPTIturn TU 2004V auf eine CNC gesteuerte Drehmaschine aufgerüstet werden kann. Es gibt unterschiedlichste Anforderungen an ihren Arbeitsplatz und ihren Bedürfnissen, wie diese Arbeitsmaschine für ihre Zwecke ausgerüstet werden kann - fordern sie gleich ihr individuelles Angebot an.

Im Set der CNC gesteuerten OPTIturn TU 2004V ist enthalten:
- CNC Steuerung Micro Step 42-2 N 48V - 4,2A (Netzwerksteuerung incl. vorbereitetem Encoderanschluss)
- DualCore Laptop mit vorinstalliertem Windows 10 + vorkonfigurierten Mach 3
- 2 Schrittmotoren (1,9 Nm / 3 Nm - fertig verkabelt)
- Anbausatz OPTIturn TU 2004V CNC Hardware
- Optimum OPTIturn TU 2004V

Drehmaschine wird vormontiert ausgeliefert. PC mit CNC-Steuerung und CNC-Steuerung mit dem anschlussfertigen Stecksystem der Drehmaschine verbinden.


sie sehen: OPTIturn TU 2004V Funktionsvideo

optional erhältlich:
- austausch der Trapezgewindelspindeln durch Kugelgewindespindeln
- 3-Achse in der CNC Steuerung
- elektronisches Handrad
- etc.

CNC-Steuerung Micro Step 42-2 N 48V - 4,2A
- modularer Aufbau - weiter ausbaubar
- Anschluss für 4 Referenzschalter
- Spindel Start/Stop
- 2 Achsensteuerung (für 3 Achsen vorbereitet)
- Notaus Anschluss
- Mikroschritte 400 - 25000 Schrittauflösung mit Dipschaltern anpaßbar
- kompatibel zu PCDreh, Mach3, PCNC, 4CAM und andere

Laptop für Mach3
- DualCore minimum 2,2GHz
- Display minimum 1152 x 864
- minimum 2 GB RAM
- minimum 60 GB HDD
- Windows 10
- der persönliche Laptop/Notebook/PC kann auch zugeschickt werden und wir konfigurieren für sie Mach3

Technische Daten der OPTIturn TU 2004V

• Elektrischer Anschluß: 230 V / 1 Ph ~50 Hz
• Leistung Antriebsmotor Spindel: 600 W
• Spindelkonus: MK 3
• Spindelbohrung: 21 mm
• Durchlass Dreibackenfutter: 20 mm
• Stahlhalter Aufnahmehöhe: max. 12 mm
• Spitzenhöhe: 100 mm
• Spitzenweite: 300 mm
• Drehdurchmesser max.: 200 mm
• Umlauf-Ø über Planschlitten: 110 mm
• Bettbreite: 100 mm
• Spindeldrehzahl: 150 - 2.500 min-1
• Stufenanzahl: 2 Stufen, Drehzahl elekt.regelbar
• Verfahrweg Oberschlitten: 55 mm
• Verfahrweg Planschlitten: 75 mm
• Längsvorschub im Bereich: 0,1 / 0,2 mm/U
• Steigung - Metrisch im Bereich: 0,25 - 3 mm/U (14)
• Steigung - Zoll im Bereich: 44 - 8 Gg/1 (12)
• Reitstockaufnahme: MK 2
• Reitstock - Pinolenhub: 65 mm
• Abmessungen (L x B x H) : 830 x 425 x 360 mm
• Nettogewicht: 61 kg
